Brancher un chauffe-eau sur un panneau photovoltaïque attire de plus en plus de foyers qui cherchent à mieux valoriser leur production solaire. Le principe paraît simple, utiliser l’électricité produite en journée pour chauffer l’eau sanitaire au lieu de la réinjecter sur le réseau. Dans la pratique, le montage dépend fortement du type de chauffe-eau, de la puissance disponible, du mode de pilotage et des règles de sécurité électrique.
Le point clé, c’est le surplus photovoltaïque. Il s’agit de l’électricité produite par les panneaux lorsque la consommation instantanée de la maison est inférieure à la production. Ce surplus peut être injecté sur le réseau ou consommé sur place, par exemple pour alimenter un ballon d’eau chaude. Le chauffe-eau devient alors un moyen de stockage indirect de l’énergie solaire, ce qui améliore le taux d’autoconsommation.
Selon un rapport ADEME publié en janvier 2025, faire passer le taux d’autoconsommation d’environ 25 % à 45 % peut améliorer la rentabilité d’une installation photovoltaïque résidentielle de 5 ans en moyenne. Utiliser le surplus pour l’eau chaude fait partie des solutions les plus cohérentes, car le besoin existe toute l’année, y compris en été quand la production solaire est la plus forte.
Peut-on brancher un chauffe-eau sur un panneau photovoltaïque directement ?
La réponse courte est la suivante, pas dans la majorité des cas. Un chauffe-eau classique de logement est conçu pour fonctionner avec une alimentation électrique précise, généralement en courant alternatif 230 V. Un panneau photovoltaïque, lui, produit du courant continu avec une tension et une puissance variables selon l’ensoleillement. Sans équipement intermédiaire adapté, le résultat est souvent décevant, voire inutilisable.
Pourquoi le branchement direct fonctionne rarement avec un chauffe-eau classique
Un chauffe-eau électrique standard n’est pas pensé pour recevoir directement la sortie d’un panneau. Le problème principal vient du décalage entre les caractéristiques électriques du ballon et celles des modules photovoltaïques.
Un exemple souvent cité sur le forum Système D illustre bien cette limite. Pour un chauffe-eau Atlantic de 1800 W et 150 L, la résistance est indiquée à environ 30 ohms. En branchant directement un panneau 12 V sur cette résistance, la puissance théorique maximale tombe à 12² / 30 = 4,8 W. Autrement dit, presque rien à l’échelle d’un ballon domestique.
Le même échange technique rappelle aussi l’ordre de grandeur énergétique. Chauffer 150 L d’eau de 20 à 60 °C demande environ 7 kWh. Même avec une petite chaîne solaire utile d’environ 80 W après pertes, sur une base moyenne de 6 h/jour, on obtient seulement autour de 0,5 kWh/jour. C’est très loin des besoins d’un chauffe-eau de 150 L.
- Tension inadaptée entre le panneau et la résistance du ballon
- Puissance insuffisante si le système est sous-dimensionné
- Production variable selon la météo, l’heure et la saison
- Absence de pilotage pour exploiter seulement le surplus
- Risque de montage non conforme sans protections appropriées
Le consensus technique est clair, le branchement direct simpliste d’un panneau sur un ballon classique n’est généralement pas une bonne solution.
Dans quels cas un raccordement direct est possible avec un chauffe-eau compatible
Le raccordement direct devient envisageable avec des chauffe-eau conçus pour cet usage. Certains modèles spécifiques acceptent une alimentation photovoltaïque dédiée en courant continu, à condition de respecter la configuration prévue par le fabricant.
C’est le cas, par exemple, du système Twido associé à un Boîtier PV. Dans cette configuration, les modules photovoltaïques doivent être raccordés en parallèle, et non en série, puis connectés au boîtier via des connecteurs MC4. Le fabricant impose aussi un coffret de protection, un parafoudre adapté, un raccordement à la terre et un contrôle rigoureux des polarités.
D’autres solutions du marché, comme certains ballons présentés comme simples à raccorder, reposent aussi sur un usage photovoltaïque direct, mais uniquement parce que l’électronique interne a été pensée pour cela. Sans cette compatibilité native, le direct n’a pas de sens.
Quel chauffe-eau choisir pour utiliser le surplus photovoltaïque ?
Le choix du ballon conditionne largement l’efficacité du projet. Il faut distinguer trois approches, le chauffe-eau électrique classique piloté intelligemment, le chauffe-eau thermodynamique pilotable, et le modèle réellement compatible photovoltaïque.
Peut-on utiliser un chauffe-eau classique avec des panneaux photovoltaïques ?
Oui, mais pas en branchement direct brut. Un chauffe-eau classique peut très bien servir à valoriser le surplus photovoltaïque si l’installation comprend un système de pilotage adapté, par exemple un routeur solaire, un contacteur piloté ou une programmation des heures de chauffe en journée.
Cette approche est répandue, car elle permet de conserver un équipement standard tout en augmentant l’autoconsommation. Le ballon reste alimenté par le réseau quand la production solaire manque, ce qui garantit la disponibilité d’eau chaude.
Des fabricants comme Atlantic précisent d’ailleurs que les chauffe-eau compatibles photovoltaïques ne sont pas forcément des appareils entièrement différents. Il peut s’agir de chauffe-eau électriques ou thermodynamiques capables de :
- programmer la chauffe en journée
- recevoir un signal d’asservissement photovoltaïque
- basculer automatiquement sur le réseau si le solaire ne suffit pas
Cette nuance est importante, car beaucoup de promesses commerciales jouent sur le mot solaire alors qu’il s’agit surtout d’un ballon pilotable.
Chauffe-eau électrique, thermodynamique ou modèle compatible PV : que choisir ?
Le bon choix dépend du budget, du niveau d’optimisation recherché et de l’installation existante.
| Type de chauffe-eau | Atout principal | Limite principale | Usage conseillé |
|---|---|---|---|
| Électrique classique | Simple à intégrer avec un routeur ou une programmation | Consommation plus élevée qu’un thermodynamique | Maison déjà équipée d’un ballon standard |
| Thermodynamique | Très bon rendement énergétique | Coût d’achat plus élevé, pilotage parfois limité à un signal tout ou rien | Projet de rénovation ou remplacement complet |
| Compatible photovoltaïque | Conçu pour mieux utiliser la production solaire | Compatibilité à vérifier, tous les modèles ne gèrent pas le direct DC | Recherche d’un montage optimisé autour du PV |
Un ballon thermodynamique peut être une solution très intéressante, notamment en rénovation énergétique. Mais certains retours d’expérience rappellent qu’un modèle annoncé comme raccordable au solaire se contente parfois de recevoir un simple ordre de chauffe. Ce n’est pas forcément un vrai système d’exploitation du surplus.
« Attention aux sirènes marketing : c’est capable de tout ! Quand est mis en avant le lien avec le solaire, c’est totalement fallacieux car, généralement, c’est simplement un ballon capable de recevoir un signal tout ou rien pour lui dire « vas-y chauffe, il a du jus ». »
coucou39, forum-photovoltaique.fr
Faut-il un routeur solaire pour brancher un chauffe-eau sur des panneaux photovoltaïques ?
Dans beaucoup d’installations résidentielles, le routeur solaire est la solution la plus logique pour exploiter le surplus. Son rôle est de détecter l’électricité excédentaire et de l’envoyer vers le chauffe-eau au lieu de la laisser partir sur le réseau.
Rôle du routeur solaire dans l’envoi du surplus vers le ballon
Le routeur solaire ajuste l’alimentation du ballon pour utiliser uniquement le surplus photovoltaïque, ou en tout cas en priorité ce surplus. Cela permet d’améliorer le taux d’autoconsommation sans faire tourner le chauffe-eau sur le réseau au mauvais moment.
Cette logique est souvent considérée comme la vraie bonne réponse technique lorsque l’objectif est de chauffer l’eau grâce au solaire photovoltaïque, sans surconsommer d’électricité achetée.
« Ici on est très nombreux à le faire grâce à l’installation d’appareil que l’on nomme routeur. cela envoie le surplus et uniquement celui-ci quand il y en a dans le chauffe-eau. »
Miniluciole, forum-photovoltaique.fr
Le routeur présente plusieurs intérêts :
- meilleure valorisation de la production solaire
- baisse des achats d’électricité réseau pour l’eau chaude
- confort conservé, puisque le ballon reste un équipement connu
- augmentation du taux d’autoconsommation
Alternative avec boîtier PV, régulateur ou convertisseur selon le montage
Le routeur n’est pas l’unique option. Selon le matériel choisi, on peut aussi rencontrer :
- un boîtier PV dédié pour un chauffe-eau compatible courant continu
- un régulateur pour stabiliser la production solaire dans certains montages
- un convertisseur pour transformer le courant continu en courant alternatif exploitable par le ballon
- un système d’asservissement qui déclenche la chauffe quand la production est suffisante
Le forum Système D rappelle cependant qu’une chaîne avec régulateur et convertisseur entraîne des pertes. L’ordre de grandeur évoqué tourne autour de 20 %, avec des rendements d’environ 90 % pour chacun de ces éléments. Ces pertes sont acceptables si le système est correctement dimensionné, mais elles doivent être intégrées au calcul.
Combien de panneaux faut-il pour alimenter un chauffe-eau ?
La réponse dépend du volume du ballon, des habitudes de consommation d’eau chaude, de la région, de l’orientation des panneaux et du niveau d’autonomie recherché. Dans la plupart des cas, on ne cherche pas à couvrir 100 % des besoins toute l’année avec le seul photovoltaïque, mais à valoriser une part significative du besoin.
Quelle puissance de panneaux photovoltaïques pour chauffer l’eau ?
Pour un chauffe-eau, il faut distinguer puissance instantanée et énergie quotidienne. Un ballon de 150 à 200 L peut demander plusieurs kilowattheures par jour selon l’usage. Un petit kit solaire ne suffit donc pas.
Un exemple concret donné par Teccontrol indique qu’une famille de 3 personnes en Bretagne, consommant environ 150 litres d’eau chaude par jour, peut installer jusqu’à 3 panneaux photovoltaïques sur un Twido sans surproduire. La référence mentionne une carte de production moyenne quotidienne pour un panneau de 420 Wc orienté plein Sud à 30°.
Ce type d’exemple ne constitue pas une règle universelle, mais il donne un ordre de grandeur crédible pour un ballon pensé pour le photovoltaïque.
Déterminer la puissance nécessaire selon le volume du ballon et les besoins en eau chaude
Le dimensionnement doit partir des besoins réels. Plus le ballon est grand et plus la famille consomme d’eau chaude, plus la quantité d’énergie à fournir sera élevée.
| Profil | Volume de ballon fréquent | Besoin indicatif en eau chaude | Approche photovoltaïque pertinente |
|---|---|---|---|
| 1 à 2 personnes | 100 à 150 L | Faible à modéré | Programmation de chauffe ou petit système piloté |
| 3 personnes | 150 L environ | Autour de 150 L/jour selon l’exemple Teccontrol | 2 à 3 panneaux sur système compatible ou routeur sur installation existante |
| 4 à 5 personnes | 200 à 300 L | Modéré à élevé | Installation plus puissante, pilotage indispensable |
Pour un calcul plus précis, il faut prendre en compte :
- le volume du ballon
- la température d’entrée de l’eau
- la température de consigne
- la fréquence des puisages
- la production solaire moyenne locale
- les pertes du système de conversion ou de pilotage
Quand l’objectif est simplement d’augmenter l’autoconsommation, il n’est pas nécessaire de couvrir tout le besoin annuel. Une couverture partielle, mais régulière, est souvent plus rentable qu’un surdimensionnement.

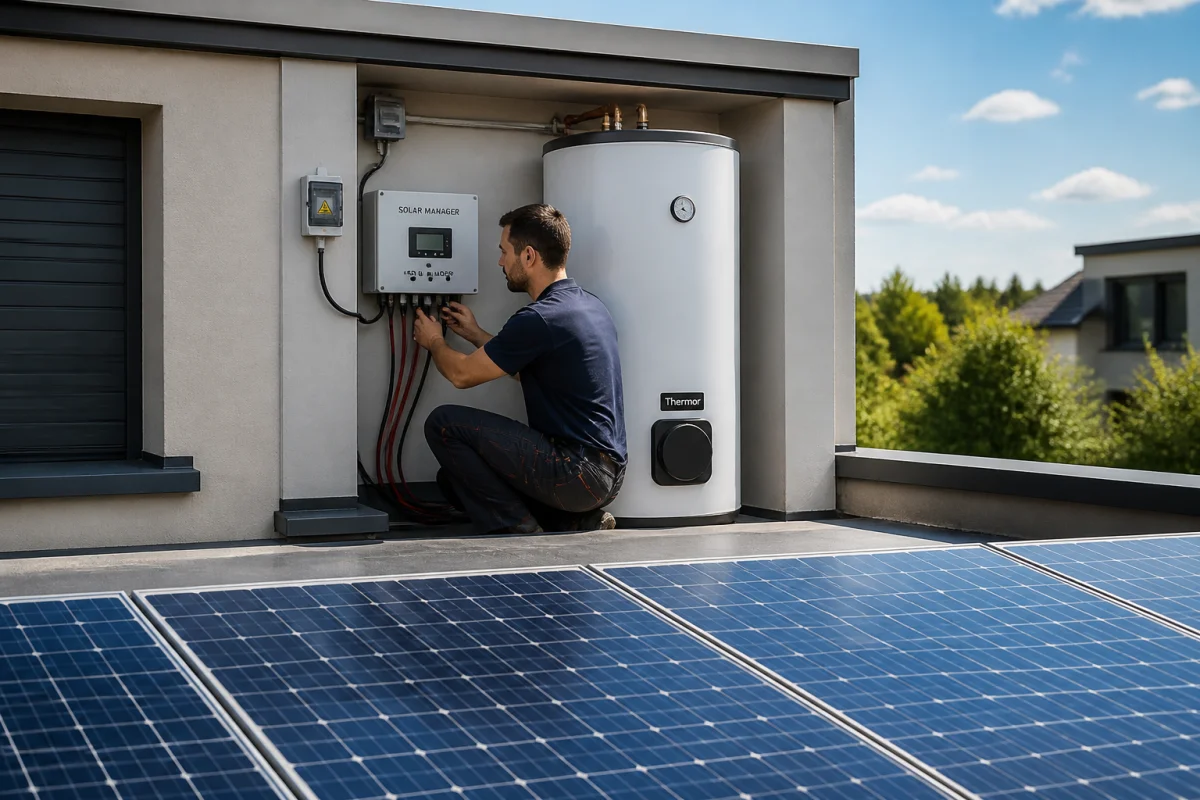

Réaliser le branchement du chauffe-eau sur des panneaux photovoltaïques
Le branchement dépend du schéma retenu. Une installation sur surplus en autoconsommation n’a pas le même câblage qu’un chauffe-eau PV spécifique alimenté directement par des modules en courant continu.

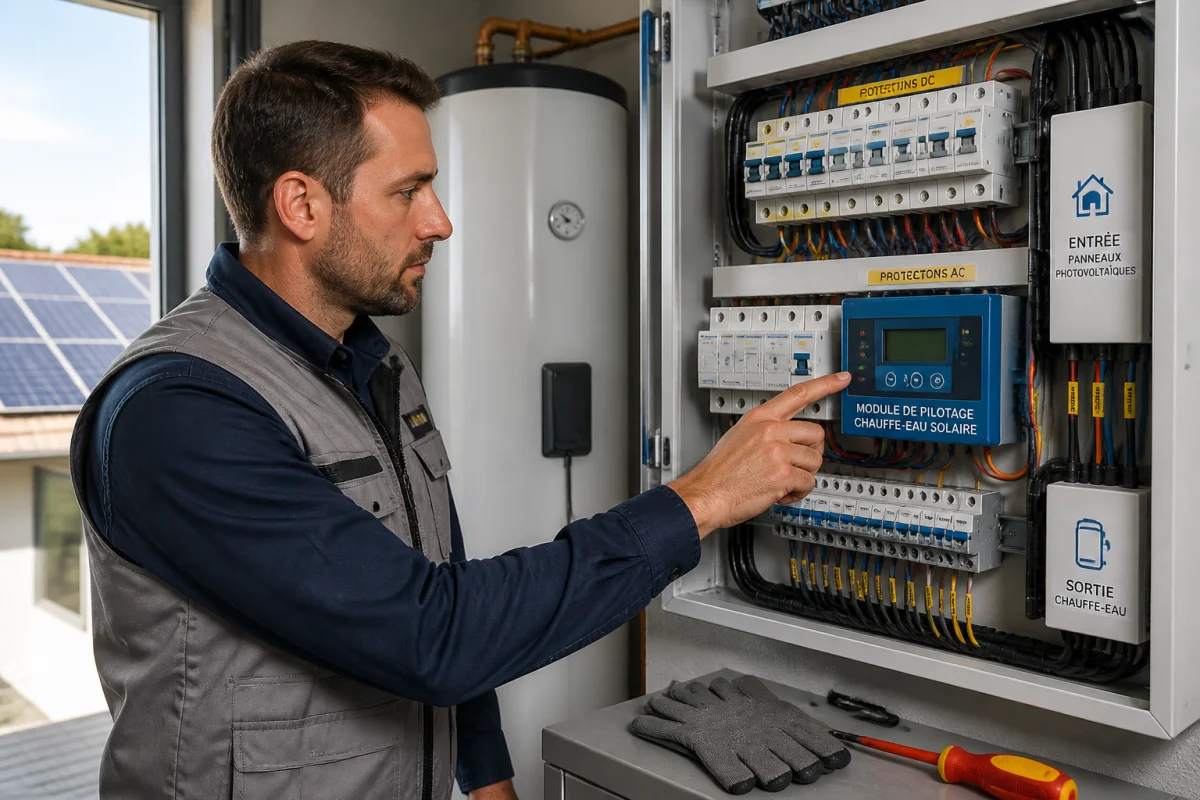

Câblage entre panneaux, protections électriques, pilotage et chauffe-eau
Dans un montage résidentiel classique avec surplus photovoltaïque, le principe consiste à faire transiter la production par l’installation électrique du logement, puis à piloter la résistance du ballon à l’aide d’un routeur ou d’un dispositif d’asservissement.
Dans un montage spécifique comme celui du Twido avec Boîtier PV, les exigences indiquées sont plus précises :
- panneaux raccordés en parallèle
- connexion via MC4
- installation d’un coffret de protection
- présence d’une coupure électrique
- ajout d’un parafoudre adapté
- contrôle strict des polarités
- mise à la terre de l’ensemble des éléments
Un branchement mal conçu peut conduire à un fonctionnement médiocre, à des pertes inutiles ou à un risque de non-conformité électrique. Dès que le projet sort du simple pilotage d’un ballon existant par un professionnel qualifié, l’intervention d’un installateur compétent devient préférable.
Mise en service et vérifications de fonctionnement
La mise en service ne se limite pas à allumer le système. Il faut contrôler le comportement réel de l’installation sur plusieurs journées.
Les vérifications utiles portent sur :
- la bonne détection du surplus photovoltaïque
- le déclenchement correct du chauffe-eau aux heures de production
- l’absence d’appel inutile au réseau quand le solaire est insuffisant
- la stabilité des protections électriques
- la température d’eau atteinte dans le ballon
Sur certains chauffe-eau connectés, comme Twido, une application telle que MyTwido permet d’analyser la production et la consommation heure par heure, puis d’ajuster les programmes de chauffe. Ce type de suivi améliore concrètement les résultats.
Quelles normes respecter pour brancher un chauffe-eau sur un panneau photovoltaïque ?
La sécurité électrique est un point central. Une installation apparemment simple peut devenir technique dès qu’on examine la protection des personnes, la protection des équipements et la conformité du raccordement.
Coffret de protection, parafoudre, terre et contrôle des polarités
Les éléments de sécurité mentionnés dans les documentations techniques récentes sont sans ambiguïté :
- coffret de protection dédié
- coupure électrique accessible
- parafoudre adapté
- raccordement à la terre de tous les éléments
- vérification des polarités pour éviter toute inversion
Ces précautions sont citées notamment dans les indications de Teccontrol pour un raccordement photovoltaïque en courant continu. Elles restent cohérentes avec les exigences générales de sécurité sur une installation solaire.
Il faut aussi garder en tête la différence entre :
- chauffe-eau photovoltaïque, qui utilise de l’électricité produite par des panneaux PV
- chauffe-eau solaire thermique, qui utilise des capteurs thermiques et un fluide caloporteur
Les deux systèmes n’obéissent pas au même principe, ni au même dimensionnement, ni au même schéma de raccordement.
Le branchement d’un chauffe-eau sur panneau photovoltaïque est-il rentable ?
La rentabilité existe, mais elle dépend du montage retenu. Le vrai levier n’est pas seulement la production solaire, c’est la capacité à consommer cette production au bon moment. Le chauffe-eau est un bon candidat parce que l’eau chaude sanitaire est un besoin quotidien, stable et présent toute l’année.
Économies sur la facture et gain d’autoconsommation
Utiliser le surplus photovoltaïque pour le ballon permet de réduire les achats d’électricité réseau destinés à l’eau chaude. Cela augmente aussi la part de production consommée sur place, ce qui améliore l’équilibre économique global de l’installation solaire.
Les bénéfices les plus fréquents sont les suivants :
- réduction de la facture énergétique
- meilleure valorisation du surplus produit en journée
- usage utile de la production estivale
- confort conservé grâce au relais du réseau
L’ADEME indique qu’un meilleur taux d’autoconsommation peut améliorer sensiblement la rentabilité d’une installation résidentielle. Passer de 25 % à 45 % d’autoconsommation peut représenter un gain moyen de 5 ans sur la rentabilité, selon le rapport publié en janvier 2025.
Limites de rendement selon la météo, la saison et le dimensionnement
Le rendement réel varie beaucoup selon le contexte. En hiver, par temps couvert ou lorsque le ballon est trop gros par rapport à la puissance solaire disponible, la part de couverture baisse nettement. À l’inverse, un système bien piloté peut donner de très bons résultats du printemps à l’automne.
La rentabilité est limitée quand :
- la puissance photovoltaïque est trop faible
- le ballon chauffe en dehors des heures solaires
- le montage comporte trop de pertes
- le discours commercial laisse croire à un direct simple alors que le matériel n’est pas adapté
Un autre point mérite d’être rappelé, le chauffe-eau solaire thermique reste souvent plus performant pour produire directement de l’eau chaude. Des sources spécialisées indiquent qu’un système bien dimensionné peut couvrir jusqu’à 80 % des besoins en eau chaude d’un logement. Mais il s’agit d’une autre technologie, avec d’autres contraintes d’installation.
« si vous branchez direct votre panneau direct sur le chauffe eau il vous fournit une puissance max de 12²/30 = 4,8 W ! »
www.systemed.fr
Le meilleur raisonnement consiste à partir de l’existant. Si le logement possède déjà des panneaux photovoltaïques, brancher un chauffe-eau sur panneau photovoltaïque peut être une excellente façon d’augmenter l’autoconsommation, à condition d’ajouter le bon pilotage. Si le projet vise avant tout la production d’eau chaude solaire maximale, le solaire thermique mérite aussi d’être étudié sérieusement.
La décision la plus rentable n’est donc pas toujours celle qui paraît la plus simple sur le papier. Un ballon classique avec routeur peut suffire dans bien des cas. Un chauffe-eau compatible PV devient pertinent pour un montage dédié. Et si l’objectif est la performance pure pour l’eau chaude, le thermique garde une vraie avance. Le bon choix repose sur les besoins quotidiens, la production solaire locale et la qualité du dimensionnement.
