La composition d’un panneau photovoltaïque détermine directement sa capacité à produire de l’électricité, sa résistance aux intempéries et sa durée de vie. Un module ne se limite pas à des cellules en silicium : il associe plusieurs couches de protection, une structure métallique et des éléments électriques.
Un panneau photovoltaïque transforme la lumière du soleil en courant continu grâce à l’effet photovoltaïque. Un onduleur convertit ensuite ce courant en courant alternatif, utilisable dans le logement ou injecté sur le réseau. Cette technologie se distingue des panneaux solaires thermiques, qui produisent de la chaleur, ainsi que des panneaux hybrides, qui combinent production électrique et récupération thermique.
De quoi est composé un panneau photovoltaïque ?
Quels sont les composants essentiels d’un panneau photovoltaïque ?
Un panneau photovoltaïque est un module multicouche conçu pour capter la lumière tout en protégeant les cellules contre les agressions extérieures. Sa composition comprend généralement :
- des cellules photovoltaïques en silicium, qui produisent l’électricité ;
- des interconnexions métalliques, souvent à base de cuivre ou d’argent ;
- des couches d’encapsulation en EVA, ou éthylène-acétate de vinyle ;
- un verre trempé en face avant ;
- une feuille arrière, appelée backsheet, souvent composée de polymères comme le Tedlar ;
- un cadre en aluminium ;
- une boîte de jonction, des câbles et des connecteurs ;
- des joints et éléments d’étanchéité en caoutchouc ou en polymère.
Le verre constitue la plus grande partie de la masse d’un module, avec une proportion généralement estimée entre 75 et 80 %. L’aluminium, les plastiques et les matériaux conducteurs complètent l’ensemble. La majorité de ces éléments peuvent être valorisés lors du recyclage, et certains modules atteignent un taux de recyclabilité supérieur à 95 %.
Combien de couches composent un panneau photovoltaïque ?

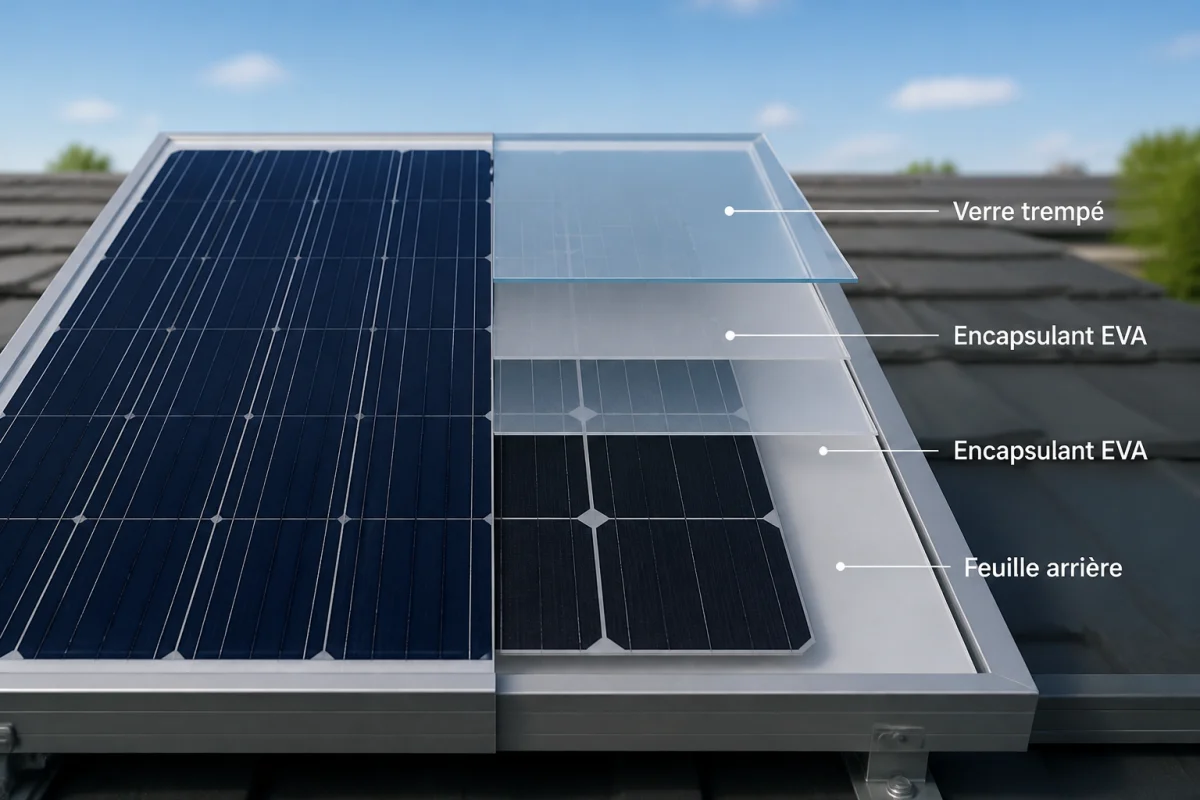

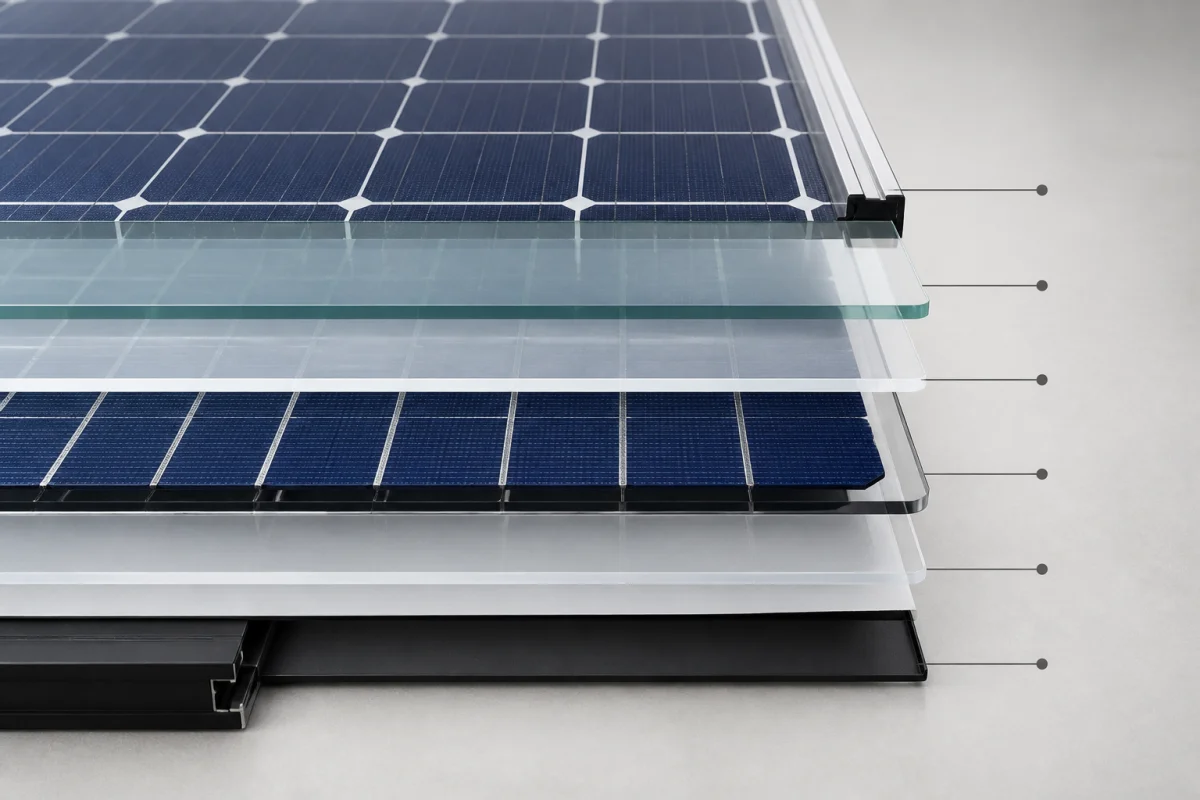

Un panneau standard comporte plusieurs couches superposées. De l’extérieur vers l’arrière, on trouve généralement le verre trempé, une première couche d’EVA, les cellules photovoltaïques, une seconde couche d’EVA, puis le backsheet. Le cadre en aluminium entoure ce sandwich et la boîte de jonction est fixée au dos.
L’EVA maintient les cellules en place et limite les infiltrations d’humidité. Il protège aussi les composants contre les chocs thermiques et électriques. La feuille arrière renforce l’isolation et protège la face tournée vers la toiture. Certains modules dits « verre-verre » remplacent le backsheet par une seconde plaque de verre, ce qui peut améliorer la résistance dans certaines conditions.
| Couche ou élément | Matériau courant | Fonction principale |
|---|---|---|
| Face avant | Verre trempé | Laisser passer la lumière et protéger les cellules |
| Encapsulation | EVA ou EPE | Maintenir les cellules et assurer l’étanchéité |
| Cellules | Silicium dopé | Convertir la lumière en électricité |
| Face arrière | Tedlar ou autre polymère | Isoler et protéger le module |
| Structure | Aluminium | Rigidifier et stabiliser le panneau |
Les cellules photovoltaïques, le cœur de la composition du panneau
Le silicium est-il indispensable dans un panneau photovoltaïque ?
Le silicium est le matériau le plus utilisé pour fabriquer les cellules photovoltaïques. Cet élément chimique est présent dans le sable et le quartz. Pour obtenir un silicium adapté au solaire, la roche de quartz est transformée à très haute température dans un four à arc, puis le matériau est purifié. Sa pureté peut atteindre 99,9999 % pour favoriser les performances électriques.
Le silicium est ensuite fondu afin de former un lingot. Celui-ci est découpé au fil diamant en tranches très fines, appelées wafers ou plaquettes. Les plaquettes sont traitées chimiquement pour réduire la réflexion de la lumière, puis recouvertes d’une couche antireflet. Des contacts métalliques sont enfin ajoutés pour récupérer les électrons.
Le silicium n’est toutefois pas le seul semi-conducteur possible. Les technologies en couche mince peuvent utiliser d’autres matériaux, comme le tellurure de cadmium ou des composés cuivre-indium-gallium-sélénium. Elles restent moins répandues que les modules cristallins au silicium sur le marché résidentiel.
Le dopage du silicium et la jonction PN
Le silicium pur conduit peu l’électricité. Pour le rendre exploitable, les fabricants lui ajoutent de très faibles quantités d’autres éléments, une étape appelée dopage. Le bore crée une polarité positive, dite type P, tandis que le phosphore apporte une polarité négative, dite type N.
La mise en contact de ces deux zones forme une jonction PN. Lorsque les photons frappent la cellule, ils libèrent des électrons. Le champ électrique présent dans la jonction PN dirige ces charges vers les contacts métalliques et crée un courant continu. La cellule photovoltaïque transforme ainsi une partie de l’énergie lumineuse en électricité.
Les contacts métalliques et les interconnexions électriques
De fines lignes métalliques, appelées doigts conducteurs, collectent les électrons à la surface de chaque cellule. Elles sont généralement fabriquées avec de l’argent, tandis que le cuivre est largement utilisé dans les rubans d’interconnexion et les câbles.
Les cellules sont reliées en série pour augmenter la tension du module, puis organisées selon l’architecture électrique du panneau. Des diodes placées dans la boîte de jonction limitent les effets des zones ombragées et contribuent à protéger le circuit contre certains courants inverses.
Quels matériaux protègent les cellules photovoltaïques ?
Le verre trempé, l’encapsulant EVA et la feuille arrière
Le verre trempé de la face avant laisse pénétrer le rayonnement solaire tout en protégeant les cellules contre la grêle, les rayures, la poussière, les UV, la pluie et les chocs mécaniques. Son épaisseur varie selon les modèles, mais il est conçu pour supporter les contraintes liées au vent et aux variations de température.
L’EVA entoure les cellules et assure une liaison optique entre le verre et le silicium. Il absorbe une partie des contraintes mécaniques, limite l’humidité et protège contre l’oxydation et les champignons. D’autres encapsulants, comme l’EPE, peuvent être utilisés selon la conception du module.
À l’arrière, le backsheet est souvent constitué de plusieurs films polymères. Le Tedlar, généralement noir et d’une épaisseur de l’ordre de 1 à 2 mm selon les modèles, est employé pour sa résistance à l’humidité et aux rayons ultraviolets. Les panneaux verre-verre disposent quant à eux d’une protection vitrée sur leurs deux faces.
Le cadre en aluminium et les éléments d’étanchéité
Le cadre en aluminium rigidifie le panneau, facilite sa fixation et limite les effets de torsion. Ce métal est apprécié pour son faible poids, sa résistance à la corrosion et sa bonne aptitude au recyclage. Des joints en caoutchouc ou en polymère complètent l’assemblage afin de réduire les risques d’infiltration d’eau.
La qualité de ces éléments périphériques compte autant que celle des cellules. Un défaut d’étanchéité peut provoquer une dégradation de l’EVA, une corrosion des contacts ou une baisse progressive de la puissance produite.
Le boîtier de jonction, les câbles et les connecteurs
La boîte de jonction, installée au dos du module, regroupe les connexions électriques et les diodes de protection. Elle relie les rubans des cellules aux câbles qui conduisent le courant vers l’onduleur ou vers un régulateur de charge dans une installation avec batteries.
Les connecteurs solaires doivent résister aux UV, à l’humidité et aux variations de température. Le régulateur de charge, lorsqu’il est présent, contrôle la charge et la décharge des batteries afin d’éviter la surcharge et la décharge profonde. Les compteurs de production et de consommation ne font pas partie du panneau lui-même, mais ils permettent de suivre l’énergie produite et utilisée.
Les différences de composition selon la technologie photovoltaïque
Monocristallin, polycristallin et couche mince, quelles différences de matériaux ?
La nature du semi-conducteur et la structure des cellules influencent l’aspect, le prix et le rendement du module.
| Technologie | Composition | Rendement indicatif | Caractéristiques |
|---|---|---|---|
| Monocristallin | Un seul cristal de silicium | 18 à 22 % | Aspect noir uniforme, rendement élevé, coût généralement supérieur |
| Polycristallin | Plusieurs cristaux de silicium | 15 à 18 % | Teinte bleutée, fabrication moins coûteuse |
| Couche mince | Film semi-conducteur déposé sur un support | Variable, souvent inférieur | Module léger, parfois flexible, emprise au sol plus importante |
| TOPCon et HJT | Cellules cristallines avec couches de passivation ou hétérojonction | Supérieur à certains modules classiques | Technologies premium, pertes électriques réduites |
Les cellules de type P et de type N ne correspondent pas à deux matériaux totalement différents. Elles désignent le type de dopage de la plaquette. Les technologies TOPCon et HJT ajoutent des couches spécifiques pour améliorer la passivation, réduire les pertes et maintenir de bonnes performances dans diverses conditions de température.
Les panneaux thermiques ont une composition différente. Un modèle plan vitré associe un verre trempé, un absorbeur métallique, des tuyaux remplis d’eau ou de fluide caloporteur, ainsi qu’un isolant en laine de verre ou en laine de roche. Les panneaux hybrides produisent simultanément de l’électricité et de la chaleur. Les modèles aérovoltaïques récupèrent l’air chaud sous le module grâce à un système de circulation d’air ou de VMC.
La composition d’un panneau photovoltaïque influence-t-elle son rendement et sa durée de vie ?
Oui. Le silicium et l’architecture de la cellule déterminent une grande partie du rendement, tandis que le verre, l’EVA, le backsheet et le cadre conditionnent la tenue du module dans le temps. Une bonne encapsulation limite la pénétration de l’humidité et ralentit la corrosion des contacts électriques.
Les matériaux utilisés doivent résister au vent, à la pluie, à la grêle, aux UV, aux chocs mécaniques et aux écarts de température. La durée de vie réelle d’un panneau dépasse souvent 40 ans, même si les garanties de performance et de produit sont généralement annoncées sur 25 à 30 ans. Certains modules, comme ceux proposés avec une garantie de 25 ans, sont conçus pour conserver une production élevée sur plusieurs décennies.
Les quantités de matière varient selon le modèle et le périmètre étudié. À titre indicatif, un mètre carré de panneau peut contenir environ 8 kg de verre, 1,6 kg d’aluminium, 1,7 kg de plastique, 900 g de cuivre et 600 g de silicium. Les chiffres exprimés par watt-crête ou par kilowattheure produit changent selon le rendement et la durée d’utilisation. L’acier et le béton relèvent surtout de la structure d’installation, notamment pour certains systèmes au sol.
Cette répartition explique un point souvent mal compris : les matériaux de structure représentent l’essentiel de la masse, alors que les matériaux fonctionnels comme le silicium et l’argent peuvent représenter près de 50 % du coût tout en comptant pour moins de 5 % de la masse. Le choix d’un panneau doit donc prendre en compte le rendement, la robustesse des protections, les garanties, la réparabilité et les filières de recyclage.
À retenir : la composition d’un panneau photovoltaïque ne se résume pas au silicium. La qualité du verre, de l’encapsulant, des connexions et de l’étanchéité joue un rôle déterminant dans la production sur le long terme. Pour comparer deux modules, le rendement mérite d’être associé à la garantie, au coefficient de température, à la résistance mécanique et à la transparence du fabricant sur les matériaux employés.
