Schéma installation photovoltaïque micro onduleur guide complet

Lire un schéma installation photovoltaïque micro-onduleur permet de vérifier bien plus qu’un simple branchement. Le plan montre l’ordre des composants, les protections à prévoir, la liaison au tableau électrique, la mise à la terre et, souvent, les éléments attendus pour un dossier de conformité. C’est aussi le document le plus utile pour éviter les erreurs de câblage entre les panneaux, le bus AC, le coffret de protection et le réseau domestique.

Les fabricants, les revendeurs spécialisés et plusieurs guides techniques publient aujourd’hui des schémas détaillés. Oscaro Power met à disposition des schémas unifilaires pour kits avec micro-onduleurs, utiles pour compléter un dossier CONSUEL. Bible du Solaire annonce des schémas pour Enphase, APsystems, Hoymiles et Envertech. Wattuneed affiche plus de 100 schémas répartis en 12 catégories, avec une mise à jour annoncée en 2026. Cette abondance de documents ne dispense pas d’une lecture rigoureuse, car un schéma juste sur le papier peut devenir non conforme si le dimensionnement ou la pose ne suivent pas.

Comment lire un schéma installation photovoltaïque micro-onduleur ?

Un schéma de micro-onduleurs se lit du générateur solaire vers le réseau domestique. Chaque symbole ou repère doit permettre d’identifier la fonction du composant, son ordre de raccordement et la protection associée. Le plus courant est le schéma unifilaire, utilisé pour représenter simplement les liaisons électriques principales.

Les éléments qui apparaissent sur un schéma complet

Un schéma complet fait apparaître au minimum les composants suivants :

• panneaux photovoltaïques, chacun relié à un micro-onduleur ou à un micro-onduleur pour deux panneaux selon la gamme choisie ;
• micro-onduleurs, chargés de convertir le courant continu en courant alternatif 230 V 50 Hz ;
• câble AC bus ou câble Q selon les marques, qui mutualise la sortie AC des micro-onduleurs ;
• connecteur de fin de ligne ou embout de terminaison, indispensable pour fermer correctement la ligne ;
• boîte de jonction AC si elle fait partie de la configuration ;
• coffret de protection AC, avec selon les cas disjoncteur, différentiel, parafoudre, relais de découplage ;
• passerelle de communication, utile pour le suivi de production ;
• tableau électrique général ;
• liaison au réseau domestique et public ;
• mise à la terre des structures, panneaux, coffrets et micro-onduleurs.

Sur certains schémas diffusés par Oscaro Power, la variante avec parafoudre est montrée directement dans le tableau général. C’est utile pour visualiser rapidement la différence entre une installation standard et une installation renforcée contre les surtensions.

Le sens du raccordement : panneau, micro-onduleur, bus AC, coffret, tableau

L’ordre logique de lecture est simple. Le panneau produit du courant continu. Ce courant entre dans le micro-onduleur placé sous le module ou à proximité immédiate sur la structure. Le micro-onduleur délivre ensuite un courant alternatif qui rejoint un bus AC. Ce bus est acheminé vers un coffret de protection AC, puis vers le tableau électrique du logement.

Quand le schéma montre plusieurs lignes, il faut repérer si les micro-onduleurs sont groupés sur une seule ligne AC ou répartis sur plusieurs départs. Cette distinction a un impact direct sur le disjoncteur, la section des conducteurs et la chute de tension.

Le principe d’une installation photovoltaïque avec micro-onduleur

Le fonctionnement d’un système à micro-onduleurs repose sur une conversion individuelle, panneau par panneau, puis sur une injection synchronisée dans le réseau domestique. Cette architecture est populaire en autoconsommation car elle simplifie la lecture de la production et limite les effets d’un panneau moins performant sur l’ensemble.

Conversion du courant continu en courant alternatif 230 V

Un micro-onduleur convertit le courant continu produit par le panneau en courant alternatif 230 V 50 Hz. Sa première mission est de chercher le point de puissance maximale du module, via le MPPT (Max Power Point Tracking). Cela permet d’extraire le meilleur niveau de puissance selon l’ensoleillement, la température et les conditions réelles du toit.

Dans une installation d’autoconsommation standard, l’électricité produite est consommée immédiatement par les appareils de la maison. Le cas décrit par F1ATB rappelle qu’il n’y a pas forcément de stockage. Quand la production solaire baisse, le réseau public 230 V 50 Hz complète automatiquement le besoin du logement.

Synchronisation au réseau et coupure en cas d’absence de réseau

Le micro-onduleur ne se contente pas de produire du 230 V. Il doit fournir une tension légèrement supérieure à celle du réseau, tout en restant parfaitement synchronisée en fréquence et en phase. Cette synchronisation est indispensable pour injecter l’énergie proprement dans le circuit domestique.

Si le réseau public tombe, l’installation doit s’arrêter. C’est une exigence de sécurité pour éviter qu’une ligne supposée hors tension reste alimentée pendant une intervention. La coupure réseau des micro-onduleurs est citée avec la référence DIN VDE 0126-1-1 VFR2019 dans les informations fournies. Concrètement, une installation avec micro-onduleurs classique ne fonctionne pas pendant une coupure EDF ou Enedis, sauf architecture spécifique prévue pour l’îlotage, ce qui sort du schéma standard traité ici.

Le matériel nécessaire pour suivre le schéma

Un schéma n’est utile que si l’on identifie précisément chaque pièce mentionnée. Selon les marques et les kits, le vocabulaire varie un peu, mais la logique reste proche.

Panneaux, micro-onduleurs, câble AC bus et connecteurs de fin de ligne

Le premier bloc matériel comprend les panneaux photovoltaïques, les micro-onduleurs et le câble AC bus. Chez Enphase, on retrouve souvent le câble Q et l’embout de terminaison. D’autres configurations mentionnent un bouchon de fin, un connecteur mâle et un connecteur femelle, comme dans certaines notices Solarchoc.

Des kits de toiture peuvent aussi intégrer des références très concrètes de pose, par exemple chez MonKitSolaire pour bac acier trapézoïdal :

• Ancre Single Fix
• Terragrif
• pinces centrales et terminales
• vis M10 tête marteau
• vis M8 autoforeuses
• câble AC Bus + câble 3G2.5 20 m
• câble de terre 700 mm

Cette liste montre un point souvent oublié à la lecture d’un schéma électrique, la partie mécanique et la mise à la terre sont indissociables du raccordement.

Coffret de protection AC, passerelle de communication et liaison au tableau

Le second bloc matériel concerne la protection et le suivi. MyShop Solaire décrit un coffret AC pouvant regrouper :

• un parafoudre ;
• un disjoncteur différentiel 20 A pour des micro-onduleurs IQ 7 ;
• un disjoncteur 15 A pour la passerelle de communication ;
• un relais Q pour le découplage de l’installation en cas de coupure réseau.

Le schéma peut aussi mentionner une boîte de jonction AC, une passerelle de communication et la liaison vers le tableau électrique général. Le coffret doit être installé en intérieur, dans un emplacement approprié, avec un câblage lisible et accessible.

Schéma de raccordement pas à pas d’une installation avec micro-onduleurs

Le raccordement suit une chronologie de pose. Les notices de fabricants et de revendeurs convergent sur un point, les branchements aux panneaux font partie des dernières opérations. Cela réduit le risque de présence de tension pendant les travaux.

La fixation des micro-onduleurs sur la structure

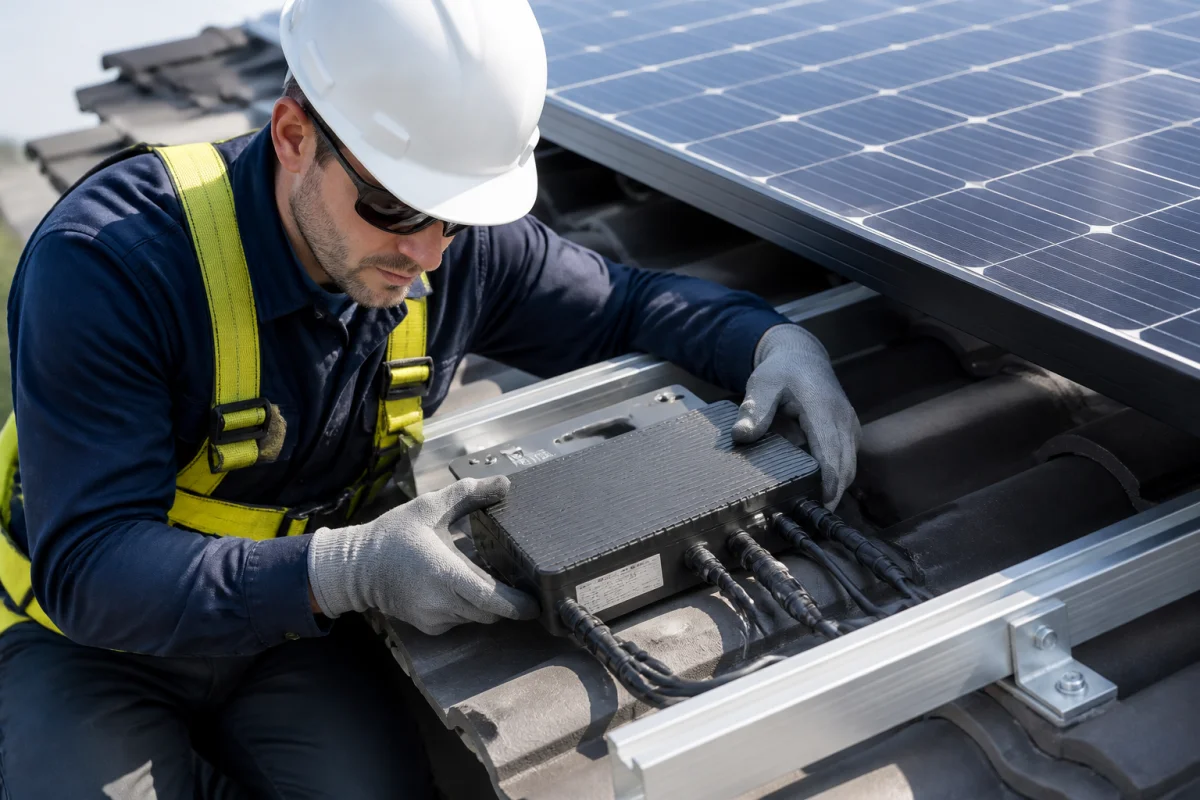

Les micro-onduleurs se fixent sur la structure, sous les panneaux, avec une attention particulière à la ventilation, au maintien des câbles et à la continuité de terre. MonKitSolaire décrit par exemple le coulissement des vis à tête marteau dans les profilés, le quart de tour de blocage puis le serrage des écrous jusqu’à immobilisation du micro-onduleur.

La mise à la terre mécanique se traite dès cette étape. Certaines configurations utilisent une griffe de terre placée entre le profilé et le micro-onduleur, puis une autre sur le cadre du panneau. Le schéma électrique ne détaille pas toujours la visserie, mais il suppose que la masse métallique soit effectivement reliée.

Le raccordement des panneaux aux micro-onduleurs

Le raccordement DC des panneaux doit être réalisé hors tension, panneaux couverts si nécessaire pour éviter toute production. Les consignes de sécurité sont strictes :

• ne jamais intervenir sous tension ;
• couvrir les panneaux pendant l’installation ;
• ne jamais connecter ou déconnecter un panneau sans avoir coupé l’alimentation AC du système ;
• ne pas travailler par temps humide ou pluvieux ;
• porter des gants isolants et une visière de protection.

Solarchoc rappelle que le raccordement aux panneaux constitue la dernière étape. C’est un bon repère pratique pour confronter le schéma à la réalité du chantier.

Le câblage du bus AC et des connecteurs de fin de ligne

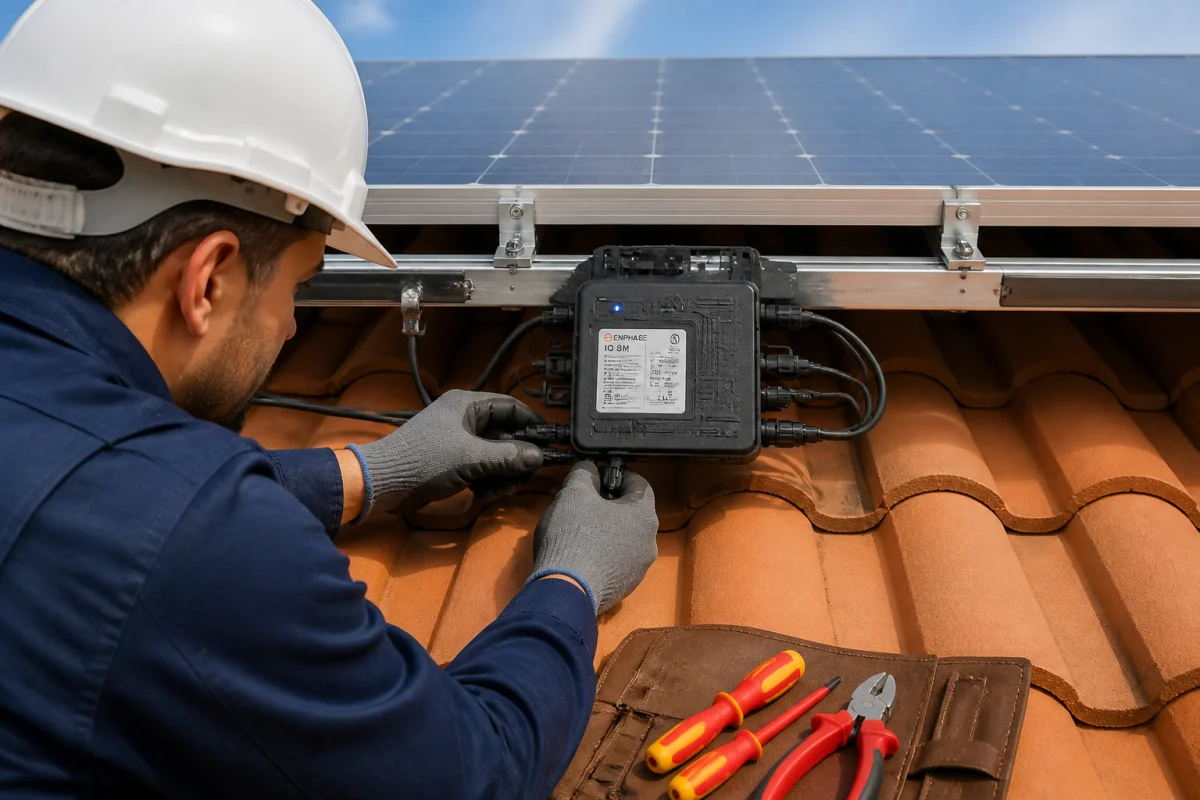

Une fois les micro-onduleurs fixés, chaque unité se raccorde au bus AC prévu par la marque. Dans les notices Solarchoc, le raccordement peut inclure la désolidarisation du connecteur femelle, le dénudage du câble 3G4 mm², la pose d’embouts puis le réassemblage avant connexion au connecteur mâle.

Le connecteur de fin de ligne est indispensable. Sans terminaison correcte, la ligne n’est pas conforme au schéma constructeur. Il faut aussi maintenir les câbles pour éviter les frottements, les tractions et les déclenchements parasites signalés dans certaines notices.

Comment raccorder les micro-onduleurs au tableau électrique ?

La liaison AC part du bus ou de la boîte de jonction vers le coffret de protection AC, puis rejoint le tableau électrique général. D’après les indications MyShop Solaire, à l’entrée du disjoncteur, l’accord doit se faire sur le peigne d’alimentation qui relie les différentiels. En sortie, on connecte la liaison vers le réseau domestique provenant du coffret de protection.

Le branchement exact dépend du coffret utilisé. Le bon réflexe consiste à suivre le schéma du coffret fourni par le fabricant, surtout pour le positionnement du parafoudre, du relais de découplage et de la passerelle de communication.

Quel disjoncteur choisir pour une installation avec micro-onduleurs ?

Le calibre du disjoncteur se choisit selon la puissance installée, l’intensité et l’architecture retenue. Un schéma juste doit faire apparaître une protection cohérente avec la ligne alimentée.

Le rôle du coffret AC dans le schéma

Le coffret AC concentre les protections de l’installation. C’est lui qui sécurise la liaison entre les micro-onduleurs et le tableau. Bible du Solaire donne des repères de dimensionnement souvent repris :

• disjoncteur 20 A, puissance installée maximale de 4,5 kWc, avec section recommandée 2,5 mm² dans une limite de 20 m ;
• disjoncteur 32 A, puissance installée jusqu’à 7,04 kWc, avec section recommandée 6 mm².

Ces valeurs restent des repères pratiques. Le schéma final doit rester cohérent avec la distance réelle, la chute de tension admissible et les prescriptions du matériel posé.

Faut-il un parafoudre sur une installation avec micro-onduleurs ?

Le parafoudre n’est pas systématiquement représenté sur tous les schémas, mais il revient fréquemment dans les variantes proposées par Oscaro Power. Bible du Solaire le présente comme une protection essentielle contre les surtensions, particulièrement en zone exposée à la foudre.

Le bon choix dépend de l’environnement du site, du niveau d’exposition et des règles applicables à l’installation. Quand le parafoudre est retenu, il doit être clairement positionné sur le schéma, soit dans le coffret AC, soit dans le tableau général selon la configuration.

Quelle section de câble utiliser pour un schéma photovoltaïque avec micro-onduleur ?

La section des conducteurs AC ne se choisit jamais au hasard. Elle dépend du courant, de la longueur de liaison et de la chute de tension acceptable.

Section de câble AC selon la puissance et la distance

MyShop Solaire recommande de limiter la chute de tension à 1 % idéalement, avec 3 % maximum. C’est une base simple pour éviter les pertes inutiles et les sous-dimensionnements.

Les valeurs concrètes citées dans les documents fournis permettent déjà de cadrer beaucoup de petits projets :

• 3G2.5 mm² sur certains kits compacts ;
• 3G4 mm² dans certaines configurations Solarchoc ;
• 2,5 mm² recommandé avec disjoncteur 20 A jusqu’à 20 m ;
• 6 mm² recommandé avec disjoncteur 32 A.

Le schéma doit donc être confronté à la distance réelle entre la toiture, le coffret AC et le tableau principal. Une ligne courte et une ligne de 25 mètres ne se dimensionnent pas de la même façon.

Mise à la terre des panneaux et des micro-onduleurs

La terre est un point central du schéma. Toutes les parties métalliques de l’installation doivent être reliées à la terre en 6 mm². Les éléments concernés incluent :

• les panneaux solaires ;
• les micro-onduleurs ;
• les supports de fixation ;
• les coffrets de protection AC et DC le cas échéant.

Bible du Solaire et Civisol convergent sur ce point, avec une mise à la terre en 6 mm² et, pour certains schémas de micro-onduleurs, une liaison AC en 3G2.5 mm². La continuité de terre doit être parfaite, sans rupture sur le parcours.

Combien de micro-onduleurs peut-on brancher sur une ligne ?

Le nombre admissible sur une ligne dépend de la marque, de la gamme de micro-onduleurs, du courant total de la ligne AC et du schéma de raccordement retenu. Il n’existe donc pas de valeur unique valable pour tous les produits.

Différences entre une ligne, deux lignes et trois lignes

Une ligne regroupe un ensemble de micro-onduleurs raccordés sur le même bus AC. Quand la puissance augmente, le schéma peut évoluer vers deux lignes ou trois lignes afin de répartir l’intensité et de rester dans les limites prévues par le constructeur.

Oscaro Power propose par exemple des schémas pour 1 ligne Enphase et 2 lignes Enphase, avec ou sans parafoudre dans le tableau général. Cette simple information montre que la lecture du schéma doit toujours intégrer la notion de répartition des départs, pas seulement la puissance totale.

En pratique, dès que le projet sort du petit kit standard, il faut vérifier :

• le nombre maximal de micro-onduleurs par ligne selon la marque ;
• le courant maximal admissible du câble bus ;
• la protection en tête de ligne ;
• la longueur de câble totale ;
• la chute de tension finale.

Schéma de branchement selon la marque de micro-onduleur

Chaque fabricant impose sa logique de câblage, ses accessoires et ses repères. Le schéma doit toujours être lu avec la notice constructeur correspondante.

Schéma de branchement avec micro-onduleur Enphase

Les schémas Enphase mentionnent fréquemment le câble Q, la boîte de jonction AC, le coffret de protection, le relais Q, la passerelle de communication et l’embout de terminaison. Oscaro Power propose des schémas pour 1 ligne et 2 lignes, avec variantes intégrant un parafoudre dans le tableau général.

Dans une configuration IQ 7 ou IQ 7+, MyShop Solaire cite aussi un disjoncteur différentiel 20 A et un disjoncteur 15 A pour la passerelle. Ce sont des indices utiles pour comprendre la structure typique d’un schéma Enphase résidentiel.

Schéma de branchement avec micro-onduleur APsystems

Pour APsystems, Oscaro Power annonce des schémas téléchargeables en 1 ligne sans parafoudre et 1 ligne avec parafoudre. Les notices Solarchoc mentionnent un câble AC APS, des connecteurs mâles et femelles, ainsi qu’une bobine de câble 3G4 mm² selon configuration.

Le point de vigilance principal reste la compatibilité exacte entre le nombre de modules, le type de micro-onduleur APsystems et la ligne AC retenue sur le schéma.

Schéma de branchement avec micro-onduleur Hoymiles

Les schémas Hoymiles suivent la même logique générale, panneau puis micro-onduleur puis bus AC puis coffret puis tableau, avec un écosystème propre pour la supervision. Solarchoc cite notamment le DTU W Lite et plusieurs références de la gamme HMS, avec WiFi intégré sur certaines versions.

Pour Hoymiles comme pour Enphase ou APsystems, la règle reste la même, on ne transpose pas un schéma d’une marque à une autre sans vérifier les accessoires, les limites de ligne et les notices de raccordement.

Le schéma est-il obligatoire pour le consuel ?

Dans la pratique, le schéma unifilaire fait partie des documents les plus utiles pour constituer un dossier solide. Les informations fournies indiquent clairement qu’Oscaro Power présente ses schémas comme utiles pour compléter un dossier CONSUEL. Bible du Solaire annonce aussi des schémas conformes aux normes en vigueur et aux exigences du Consuel.

Les points de contrôle attendus pour le dossier de conformité

Le schéma doit permettre d’identifier sans ambiguïté :

• la source de production photovoltaïque ;
• le type d’onduleur, ici les micro-onduleurs ;
• le nombre de lignes ;
• les protections AC ;
• la présence éventuelle d’un parafoudre ;
• la section des conducteurs ;
• la mise à la terre ;
• le point de raccordement au tableau général.

Les normes citées dans les ressources incluent la NF C 15-100. Pour la coupure des micro-onduleurs en cas d’absence de réseau, la référence DIN VDE 0126-1-1 VFR2019 est également évoquée. Le contrôle porte autant sur le contenu du schéma que sur la cohérence entre plan, matériel installé et sécurité électrique réelle.

Les erreurs de dimensionnement à éviter

Les erreurs les plus fréquentes sur un schéma d’installation photovoltaïque avec micro-onduleur sont connues :

• disjoncteur sous-dimensionné ou surdimensionné ;
• section de câble trop faible pour la distance réelle ;
• oubli du parafoudre en zone exposée ;
• mise à la terre incomplète ;
• nombre de micro-onduleurs trop élevé sur une ligne ;
• absence de repérage clair entre coffret AC et tableau ;
• schéma générique non conforme à la marque utilisée.

Ce sont précisément ces écarts qui bloquent un dossier ou provoquent une reprise de chantier.

La mise en service et les vérifications finales

La mise en service commence après un dernier contrôle visuel et électrique. MyShop Solaire place cette phase après la pose du coffret AC, de la boîte de jonction, du câble Q, des micro-onduleurs, du raccordement au câble, de la connexion de la boîte AC, du branchement des panneaux et de la passerelle de communication.

Avant la mise sous tension, il faut vérifier :

• le serrage mécanique des micro-onduleurs ;
• la bonne fermeture des connecteurs ;
• la présence des embouts de fin de ligne ;
• la continuité de terre ;
• le calibre des protections ;
• la conformité du raccordement au tableau ;
• le maintien correct des câbles ;
• l’absence d’intervention sous humidité.

Une fois l’installation démarrée, la passerelle de communication permet de confirmer que chaque micro-onduleur remonte bien ses données. Pour Hoymiles, certaines notices et tutos mentionnent une connexion WiFi intégrée selon la gamme. Solarchoc met à disposition des notices via QR code et affiche une assistance par e-mail et téléphone, avec une note globale de 4,7/5 sur 4 458 avis soumis à contrôle.

Avis client réel : « Je recommande malgré le petit couac de livraison solutionner rapivoir plus » , ROBERT M., 5/5, source www.solarchoc.com

Ce retour rejoint la synthèse visible sur les avis, avec des points positifs récurrents autour de la simplicité d’installation, de guides jugés clairs et d’une mise en service accompagnée. Le reproche principal concerne surtout la livraison, pas le principe de raccordement.

Un bon schéma ne remplace pas le contrôle terrain. La vraie différence se joue dans trois points concrets, un dimensionnement cohérent, une terre continue en 6 mm² et un raccordement AC proprement protégé. C’est ce trio qui permet d’obtenir une installation lisible, sûre et défendable face à un contrôle de conformité, tout en gardant une base solide pour la maintenance future.
